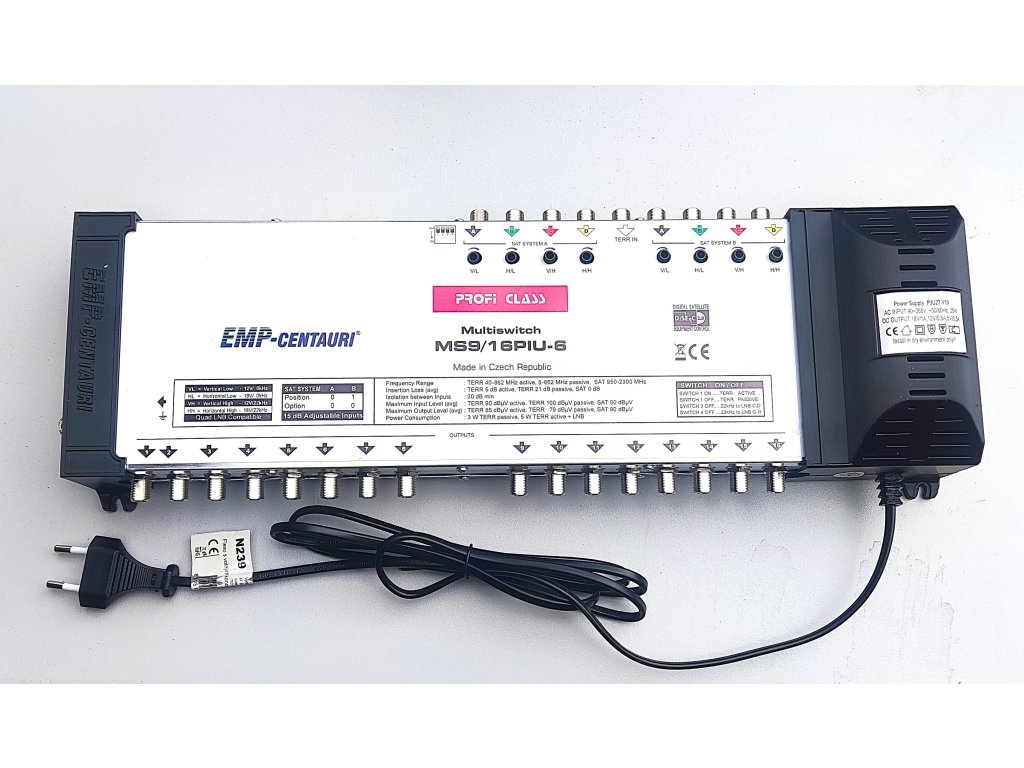

MU04 Multiswitch MS9/16PIU-6 V10
Kód: 1386
Detailní popis produktu

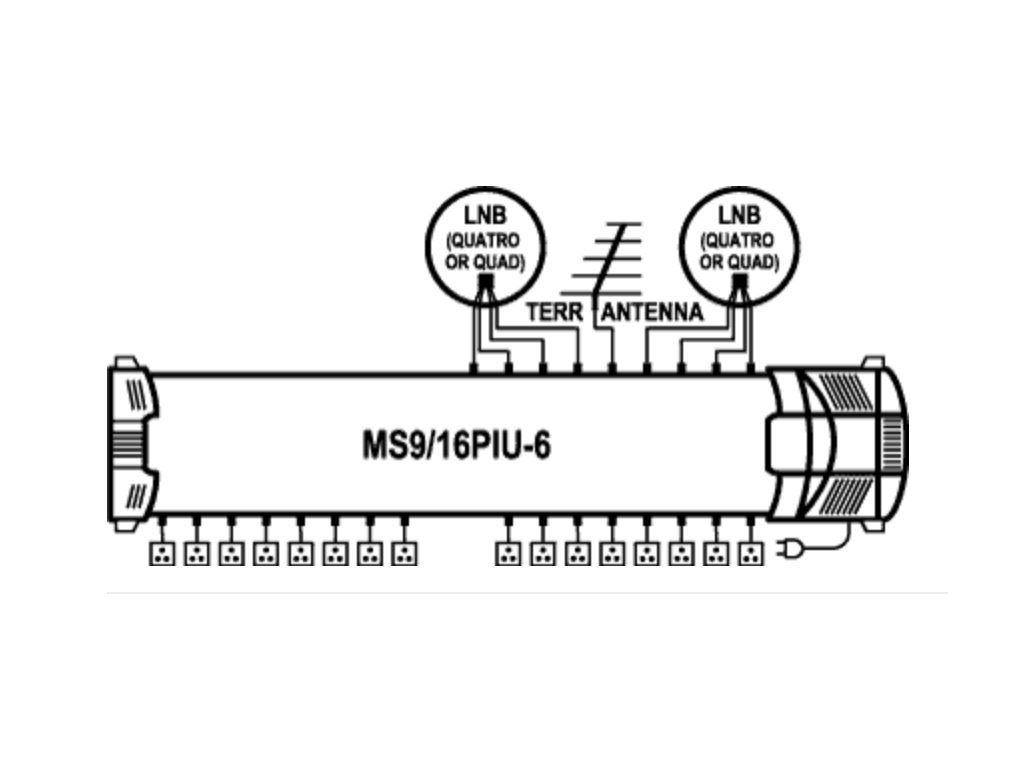

Multipřepínač 9/16 , integrovaný zdroj, aktivní + pasivní TV vstup. Multiswitch je určen pro distribuci pozemních a dvou satelitních pozic (8 polarizací) pro 16 účastníků.
Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0 (“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B) nebo analogovými příkazy (“Tone Burst 0,1”). Přepínáni mezi aktivním a pasivním modem pozemní televize je zajištěno pomocí DIP přepínače. Quad LNB kompatibilita (12/18 V DC, 0/22 kHz do konvertorů) je zajištěna automaticky, 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače. Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno, 150 mA max.
Brief specification:
| Parameter | Condition | Value |
| Frequency range | Sat. inputs | 950-2300 MHz |
| Terr. input | 5-862 MHz (passive) 40-862 MHz (active) |
|
| Outputs | 5-2300 MHz (passive) 40-2300 MHz (active) |
|
| Control | DiSEqC 1.0 (2.0) commands | |
| Insertion loss | Sat. | 0 dB avg |
| Terr. (passive) | 21 dB avg | |
| Terr. (active) | 5 dB avg | |
| Sat. inputs isolation | Between V/H polarisations | 20 dB min |
| Between low/high bands | 20 dB min | |
| Between sat. systems | 25 dB min | |
| Maximum input level* | Sat. | 90 dBµV avg** |
| Terr. | 100 dBµV avg (passive) 90 dBµV avg (active) |
|
| Maximum output level* | Sat. | 90 dBµV avg |
| Terr. | 79 dBµV avg (passive) 85 dBµV avg (active) |
|
| Power consumption | From each receiver | 70 mA (18 V) |
| From internal power supply | 3 W (passive) + LNB 4.5 W (active) + LNB |
|
| Terr. preamplifier supply | 150 mA max (12 V DC) | |
| Dimensions (w,d,h) | 47.0 x 15.2 x 8.7 cm (power cord length 130 cm) |
|
| Temperature range | -30 ~ +70 °C |
*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV] **Max. input level increases when input attenuator is used. The given value is valid for no attenuation.
Balení obsahuje:
- multiswitch
- konektory F
- konektory F (ukončovací)
- upevňovací vruty s hmoždinkami
Doplňkové parametry
| Kategorie: | Multiswitche |
|---|---|
| Hmotnost: | 1.5 kg |
