| Popis: |

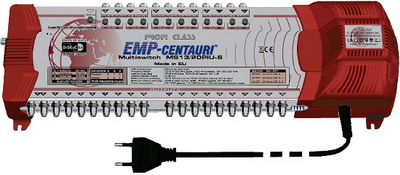

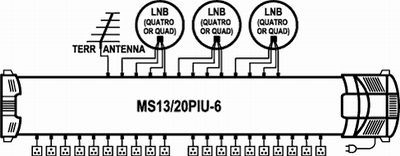

- 13in/20out multipřepínač pro distribuci pozemních a satelitních signálů
z 3 satelitních pozic (12 polarizací) pro 20 účastníků
- Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0
(“Position 0,1” a “Option 0,1”
v menu přijímače značeno jako DiSEqC 1,2,3 nebo A,B,C).
- Přepínáni mezi aktivním a pasivním modem pozemní televize
je zajištěno pomocí pozemního atenuátoru
(pasivní- atenuátor v krajní levé poloze)
- Quad LNB kompatibilita (zapínání/vypínání 22 KHz do konvertorů)
je zajištěna automaticky
- 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače.
- Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno
150 mA max.
Specifications of MS13/20PIU-6
Frequency Range LNB-Inputs 950-2300 MHz
Terr. Input 5-862 MHz (passive)
40-862 MHz (active)
Outputs 5-2300 MHz (passive)
40-2300 MHz (active)
Control DiSEqC commands
Insertion Loss 950-2300 MHz 7 dB avg
5-862 MHz (passive) 30 dB avg
40-862 MHz (active) 6 dB avg
SAT Inputs Isolation Between V/H Polarisations 20 dB min
Between Low and High Bands 20 dB min
Between Sat Systems A and B 25 dB min
Maximum Input Level* Sat. 85 dB_V avg
Terr 85 dB_V avg (active)
110 dB_V avg (passive)
Maximum Output Level* Sat. 78 dB_V avg
Terr. 79 dB_V avg (active)
80 dB_V avg (passive)
Power Consumption 75 mA (18 V) from each receiver, 4.5 W (TERR passive),
8 W (‘TERR active) + LNB from an internal pow
Dimensions (w,d,h [cm]) 47.0 × 15.2 × 8.7 cm (power cord length 130 cm)
Temperature range -30 °C – +70 °C |
