Příjem, sloučení -směrování anten, rušení a rozvod DVB-T2

...jsme česká firma , výrobci více jak 30 let na trhu o nás
Z textu můžete přímo objednávat.

Příjem pouze televizního vysílaní DVB-T2
- při dobrém signálu pro 1-2 účastníky postačí pouze anténa + pasivní rozbočovač
- pokud se bude obraz trhat, kostičkovat a jste si vědomi toho, že v blízkém okolí
  není vysilač mobilních operátorů stačí přidat předzesilovač bez ostých filtrů 12-16dB
- pro více účastníků se ziskem 22-30dB.

Bude-li příjem rušený signálem LTE, případně O2, UFon, průmyslovým rušením použijte předzesilovač s filtrem

Předzesilovač je dobré dát co nejblíže k anténě.
Proto nabíze předzesilovače ve venkovním provedí.

Na venkovní montáž je vhodné použít (většinou černý) koax pro venkovní použití.
Jeho živnost je mnohonásobně vetší než bílého.

Nejlepší možné řešení

Zesílený signál rozbočte pasivním rozbočovačem

Na konec vyřešte napájení.
Napájet lze přímo z televizoru, nebo set-top-boxu pokud ve svém menu mají volbu napětí pro zesilovač (+5V).
Pokud NE vyberte zdroje s nap. výhybkou - vše nejlépe s konektory F.
Nap. zdroj bývá bohužel nejčastějím zdrojem závad - volba výkonějšího zdroje = dlouhá životnost.
Zdroje s nap. výhybkou
V nabídce přibyly zdroje s nap.výhybkou se 2 - 4 vývody.

Pro ty, kteří chtějí mít vše v jednom vyrábíme zesilovače DVB-T2 LTE 5G se 3-4 výstupy

Ekonomické řešení


Absolutní jedničkou " vše v jednom" - s velice přesným filtrem pro příjem DVB-T2 a
  4 účastníky je ZR20
  Vznikl spojením našeho nejlepšího předzesilovče s filtry O2+UFON+5G LTE "ZP27"
  se 4 násobným rozbočovačem
  Přidáním pasivního dvojnásobného rozbočovače jde počet každého vstupu
  zdvojnásobit
Ekonomičtější verzí je ZR21 s filtrem "pouze" LTE 5G.

Náš nejlepší zesilovač


Příjem FM, DAB + DVB-T2 .
Domovní zesilovače FA, DAB + DVB-T2
Většinou postačí provedení pouze s jedním vstupem DVB-T2.
Při slabším signálu použijte předzesilovač nejlépe s filtrem
zde, nebo kanálové zde 12-16dB.

Pro přisloučení dalšího - 4.multiplexu ( z jiného směru = druhá anténa )
stačí do vstupu připojit laděný slučovač.
Laděný slučovač je nutný, aby se zamezilo vzájemnému ovlivňování obou anten.

Nejpoužívanějším typem je SL03+ naladěný dle Vašeho regionu.
Při použití předzesilovače Vám vyrobíme slučovač průchozí pro napětí dle VAšeho požadavku.
Slučovače vyrábíme v max kobinanci 7 kanálů a vstupů -např. 3/4 = 3 vstupy / 4 kanály

Zesilovače se 2 vstupy DVB-T2
nabídnou navíc možnost regulace zisku každého vstupu vzlášt a také možnost zapnout napájení pro předzesilovče samostaně v každém vstupu.
Jsou tak vhodnější ve spojení s předzesilovači.
Také z důvodu, že 2 vstupy DVB-T2 nejsou nic jiného než rozbočovač/slučovač na vstupu = 3.7dB útlum.
Samozřejmostí i v tomto případě je použítí zesilovačů laděných, nebo filtrů v každém vstupu.

Při použití více anten z více směrů se nevyvarujete tomu, aby každá z anten nepřijímala i signál antény sousední.
Na vstupu zesilovače by se tak setkal správný signál se signálem např. odraženým = poškození signálu.
Proto nutnost onech laděných komponentů...

- pro větší počet výstupů přidejte za zesilovač pasivní rozbočovač
Při volbě zisku předzesilovače se držte pravidla " MÉNĚ bývá VÍCE ."
Výkonější zesilovač extremně špatný signál nevylepší a dobrý přebudí.

Náš nejlepší zesilovač


TROCHU PODROBNĚJI:
Základem všeho je dobrá ANTÉNA
Pro příjem DVB-T2 v ČR se sortiment antén zúžil v podstatě pouze na pásmo UHF.
nabídka anten
Vcelku jednoduše můžete zvolit anténu kratší pro místní příjem - delší pro příjem dálkový.
Pokud je úroveň signálu dobrá, ale rušená, pomůže filtr

K upevnění antén nabízíme široký sortiment držáků, stožárů apod.

Pokud signál ze samotné antény nezaručí dobrý signál – obraz kostičkuje, rozpadá se je potřeba použít anténní zesilovač.
Nejlepších výsledků dosáhnete s předzesilovači.

ANTÉNNÍ PŘEDZESILOVAČE

Svými parametry předčí citlivost běžného DVB-T2 přijímače a umožní tak příjem i velice slabého signálu.

V poslední době absolutně vyhrávají předzesilovače s filtrem pro odladěním rychlého internetu O2, UFON, LTE, 5G, který je pro DVB-T2 rušením.
Jejich volba je to volbou na jistotu.

V kategorii předzesilovačů ještě vyrábíme
Předzesilovače pásmové bez ostrých filtrů
Jde o levnější variantu, která leckde plně postačí - zjednodušeně jde říci - tam, kde nemáte v dohledu vysilač mobilního operátora se sítí 4, nebo 5G.
Kanálové pevně laděné pro 1 - 3 kanály

Výše uvedené předzesilovače se ziskem cca 24dB ve spojení s pasivním 2–8 násobném rozbočovačem bez problému pokryjí ztráty v rodinném domě.

Předzesilovač je ideální připojit přímo k anténně.
Proto je vyrábíme ve verzi pro venkovním použití a několika mechanických provedení, aby kabel připojený k zesilovači nebyl mechanicky namáhán.

  • Celá krabička je utěsněna pružným tmelem, pod F konektory je gumové těsnění.
  • Těsnící kroužky jsou i v převlečných matkách F konektorů.
  • Venkovní provedení má tu velkou výhodu, že předzesilovač můžete umístit přímo u antény a zpracovávat tak prvotní, kabelovým svodem neutlumený signál.
Obecně předností našich výrobků - včetně přesných elektrických parametrů - je jejich dvouplášťové provedení, což výrazně prodlužuje jejich životnost a zvyšuje mechanikou pevnost.

Napájení předzesilovačů
Ant.předzesilovače se napájí přímo po koax. kabelu
1/
Většina TV přijímačů, set-top-boxu má ve svém MENU volbu: Napětí do zesilovače
- jeho aktivací pustíte napětí + 5V přímo do koax. kabelu.
K tomu můžete použít účastnickou zásuvku průchozí pro nápajení
2/
Pokud tuto volbu nemá, použijte napájecí výhybku se síťovým zdrojem 12V
v provedení s F konektorem. Pro jeden předzesilovač stačí 12V/100mA.
Napájecí výhybku se síťovým adepterem můžete vložit v kterémkoli místě anténního koax.svodu poblíž zásuvky 230V - tedy i mezi televizor a účastnickou zásuvku.
Více možností je popsáno v kapitole o účastnických zásuvkách

Princip napájení po koaxu:
Po anténním svodu směrem do anténního zesilovače prochází napájecí napětí a proti němu jde televizní signál.

VĚTŠÍ ROZVODY

ANTÉNNÍ ZESILOVAČE DOMOVNÍ zde
Zpravidla mají více vstupů ( FM,DAB + DVB-T2), 1 a více výstupů, možnost volby napájení předzesilovačů.
V případě slabého signálu se doplní ant. předzesilovačem se ziskem cca 12-16dB.
Napájet se mohou po koax. kabelu síťovým adapterem 12V s napájecí výhybkou nebo přes DC konektor.
K výstupu jdou připojit pasivní rozbočovače zde
Výkon zesilovačů bez problému pokryje ztráty 6-8 účastníků
Pro hodně velké rozvody vyrábíme rozbočovače aktivní rozvodové pro až 10 účastníků zde

ZESILOVAČE DVB-T2 S VÍCE VÝSTUPY
Pro příjem pouze televizního signálu DVB-T2 s dobrým signálem postačí aktivní DVB-T2 rozbočovače
Pro své využití je začínáme pomalu přejmenovávat na zesilovače s více výstupy.
Spinače pro napájení předzesilovačů se nám do nich již nevešlo.
Při dobrém signálu však nejsou zapotřebí.

TOP výrobkem je zesilovač ZR20
Vznikl spojením našeho nejlepšího anténního předzesilovače s filtrem pro potlačení: O2+UGFON+5G LTE a 4-násobným rozbočovačem. zde
Myšlenkou bylo, aby zákazníkům , kterým postačí rozvod do 4 míst měl vše v jednom.
Připojním pasivních dvojnásobných rozbočovač do jednotlivých výstupů jde ještě navýšit počet odběrných míst.

ROZBOČOVAČE PASIVNÍ

Rozbočí širokopásmově signál do více míst.
Každým rozbočením však vznikají ztráty a rozbočovat neleze donekonečna...
zde

ROZBOČOVAČE AKTIVNÍ

Signál nejprve zesílíme širokopásmovým zesilovačem a až poté rozbočíme.
Vyrábíme 3 různá provedení:

ÚHLOVÉ
K přímému zapojení do účastnických zásuvek -určeny jsou především do bytových jednotek, kde se svým ziskem 5dB pokrývají ztráty pasivního rozbočení.
Součástí balení je i síťový adaptér. zde

Řada DVBR
V podstatě mohou být použity v případě dobrého signálu ( laicky definováno: kdy příjem na jeden televizor je stabilní, nekostičkuje..) jako plně dostačující zesilovač pro rozvod v malé RD. zde
Napájení po koaxu = přímo z TV nebo set-top-box přijímačů.

ROZVODOVÉ zde.
Obsahují výkonový širokopásmový zesilovač a jsou určeny k připojení za předzesilovač, nebo domovní zesilovač a zvýšit tak úroveň jejich signálu pro vetší rozvody pro až 10 účastníků
Ideální je spojení se zesilovači s filtry s definovaným frekvenčním pásmem.
Tj. s předzesilovači s filtry, nebo kanálovými.
Základem dobrého rozvodu je rozvádět pouze požadované signály - všechno ostatní je rušení.

Napájeny jsou po anténním koaxiálním svodu
Doporučujem použít externím adaptéry 12V s napájecí výhybkou SZNV-13-F
Napájecí napětí vycházející z příjímačů bývá proudově omazeno a spojení předzesilovač + aktivní rozbočovač má již přece jenom větší odběr.

SLUČOVAČE

V dnešní době se nejvíce slučují 2 anteny DVB-T2 za účelem doplnění regionálních programů apod.
K základnímu vysilači -vysílajícím více multiplexů se přisloučí multiplex(y) z jiného vysilače.
( na jednom TV kanále vysílá jeden multiplex obsahující více TV programů)

Aby se antény vzájemně nerušily je potřeba propustit:
- v jednom vstupu slučovače všechny kanály(frekvence) - vyjma kanálu, který chceme
  přijímat druhou antenou.
- ve druhém vstupu pak pouze kanál přijímaný druhou antenu.

Řešením jsou slučovače přesně laděné - např: " 1k + zbytek pásma (rest)":
Pevně laděné slučovače
Samozřejmě nabízím i slučovač pro 2 a více kanálů a více vstupů.

Slučovače ŠIROKOPÁSMOVÉ se pro tento případ nehodí:
Každá z uvažovaných anten samozřejmě přijme i signál druhého vysilače ovšem nekvalitně,protože na něj není nasměrována.
Na širokopásmovém slučovači by se tak sloučil kvalitní s nekvalitním signálem.

Pásmové slučovače
Najdete zde slučovače pro sloučení FM, DAB + DVBT2 slučovač TV + SAT apod.

ZÁDRŽE , PROPUSTI, ÚTLUMOVÉ ČLÁNKY

Pro dobrý příjem je správné potlačit signál nežádoucích vysilačů. K tomu vyrábíme řadu frekvenčních zádrží, propustí, útlumových článků. např.

ZÁSADY PRO DOBRÝ PŘÍJEM

..ještě jednou to samé ale podrobněji
1/
Základem všeho je dobrá ANTÉNA
Pro příjem DVB-T2 v ČR se sortiment antén zúžil v podstatě pouze na pásmo UHF.
Zde dominují logaritmicky periodické antény
Vcelku jednoduše můžete zvolit anténu kratší pro místní příjem - delší pro příjem dálkový.
Vyjímkou muže být příjem v husté zástavbě, kdy anténa nemá dobrý výhled.
Např. když anténu instaluje na balkon v nižších patrech a směřuje do sousedního domu.
Délka antény, která určuje její zisk tak díky odrazům apod. nemůže být uplatněna a pak je dobré sáhnout po starém dobrém plzeňském sítu.
Polská síta se zesilovačem mnoho neobstojí.
Zesilovače v nich bývají univerzálně širokopásmové, nestíněné a rády se přebudí, rozkmitají apod. Jediné řešení je zesilovač nahradit jiným - samozřejmě naším :)).
V tom případě je nutné do síta vložit symetrizační člen a vyrobit si z kusu koaxu
a F konektoru redukci.
Malým aktivním pokojovým antény s futuristickým vzhledem se raději vyhýbejte.

JAK NASMĚROVAT ANTENU
Doba analogové příjmu vyznačují se "honěním duchů" je již za námi.
V digitální době se špatný, slabý signál projeví rozpadáním - kostičkováním obrazu.
Moderní televizory a set-top-boxy již mají nainstalový měřič urovně a kvality signálu, takže je čím se řídit.
Sledujeme především digitální kvalitu signálu - velká úroveň vždy neznamená vysoká kvalita.

Bez měření bývá dobrým pomocníkem podívat se, jaké antény použil a kam nasměroval Váš soused.
A jednoduše mu jeho dílo okopírovat :))

Všechny pokusy s antenou provádějte bez rozbočovačů a zesilovačů, aby jste dobře určili úroveň signálu.
Poté po přidání rozbočovačů, x metrů rozvodu, účastnických zásuvek dle kvality obrazu, naměřených údajů v setapu televizorů odhadnete zisk potřebného zesilovače, jak jsme psali na čátku této kuchařky.
Pokud se obraz začíná rozpad je potřeba zařadit předzesilovač.

K upevnění antén nabízíme široký sortiment. stožárů a držáků

2/
Anténní předzesilovače instalujte co nejblíže k anténě.
Většina moderních antén je osazena výstupním F-konektor.
K těmto anténám vyrábíme mechanicky přizpůsobené zesilovače "pro venkovní použití" :
např. v provedení VL = konektory do L, VY = konektory v ose, VZ = konektory do Z viz nabídka
3/
Nepoužívejte výkonnějších zesilovačů než je třeba.
Výkonný zesilovač extrémně slabému signálu nepomůže ( musí mít co zesílit).
Zesilovač s nevhodně velkým výkonem zesílí spíše rušení( nežádoucí signály o kterých často ani nevíte) až dojde k přebuzení zesilovače …
Základem je vždy dobrý signál = dobrá anténa.

5/
Do rozvodu pusťte pouze ty signály, které chcete přijímat.
Všechny ostatní jsou rušením a je dobré je odfiltrovat.
Přijímané signály by též měly mít stejnou úroveň.
Toho všeho dosáhnete použitím zesilovačů s různými zisky, zesilovačů s přesně naladěnou kmitočtovou charakteristikou, laděnými filtry, laděnými slučovači apod.
zde

6/
Někdy muže být na vině i samotná televize.
Její elektrické obvody nemusí být až tak kvalitní a nedokáží zpracovat slabý, nebo poškozený signál. Poté nepomůže nic jiného než před i nový televizor předřadit kvalitní set-top-box. V těchto případech se osvedčil přijímač Tesla

Jednoduchý výpočet ztrát rozvodu

Pasivní rozbočení cca 2x = 4dB, 4x = 8dB, útlum 10m koaxu =2dB.
K tomu přičtěte 5-10dB zisku zesilovačů pro vykrytí ztrát kolísáním signálu během dne a všechno sečtěte.
Zesilovač pak musí tyto ztráty pokrýt.
Tedy výkon zesilovače = vypočetená hodnota ztrát + rezerva

MONTÁŽ

Veškeré prvky anténního rozvodu se propojují koaxiálním kabelem 75 Ohm.
Na venkovní montáž je vhodné použít (většinou černý).
koax pro venkovní použití.
Jeho živnost je mnohonásobně vetší než bílého.
pomocí F konektorů a F spojek F spojek apod.
POZOR
F konektory mají různé vnitřní průměry pro kabel od 3 – 8mm. Je třeba volit dle použitého koax. kabelu.

Kvalitní KOAXIALNÍ KABELY mají průměr 6-7mm, střední vodič by měl být měděný o průměru cca 1mm, počet drátku v opletení min.počet 48. zde

Zajímavý je koax. kabel Zircon 121 - průměr 4,6mm, dobré opletení....
Hodí se pro bytové rozvody stylem „pod koberec“ - ohebný, slabý …
Jeho menší průměr má však za následek větší utlum – není moc vhodný pro rozvody po celém domě.

JAk jsme již psali výše, anténní předzesilovače instalujete co nejblíže k anténě. Rozvodové zesilovače apod. umístěte v suchém čistém prostředí.

Při větších rozvodech je dobré použít montážní skříně

Pro instalaci na půdách je praktické použít napájení po koaxu a síťové adaptery umístit v obytných místnostech.

Není-li zbytí - pro venkovní instalaci můžete použít vlhku odolné krabičky. Po jednom svodu lze vést společně televizní i satelitní signál.

Pro sloučení a rozbočení TV+SAT signálu vyrábíme spec. slučovač / rozbočovač SA03

ÚČASTNICKÉ ZÁSUVKY

Ideálním ukončení anténního rozvodu je účastnická zásuvka.
Nejvhodnějšími typy jsou UZKD01 a UZHK01

- průchozí pro napájení.

Má-li Váš televizor, set-top-box ve volbě menu „zapni napájecí napětí,“ poté po jeho aktivaci je anténní zesilovač napájen přímo přes účastnickou šňůru a účastnickou zásuvku.

V případě , že přijímač tuto volbu nemá, lze anténní zesilovač napájet přes síťový adaptér 12V s napájecí výhybkou SZNV-13-F
Vložit jde do jakékoli části koaxilniho svodu.
Tedy i do účastnické šňůry mezi přijímačem a účastnickou zásuvku, kdy je velká pravděpodobnost, že bude po ruce zásuvka 220V.

Pro rozvod i se satelitem potom UZS05.
V tomto případě po koax.kabelu je napájen sat.konvertor v parabole a anténní zesilovač musí byt napájen samostatně .

Elegantní řešení nabízí tato UZS05 i při rozvodu pouze DVB-T2 signálu a případě,
že přijímač nemá vystup napájecího napětí :

F konektorem (určeného původně pro satelit) jde napájet po koaxu anténní zesilovače.
Síťový adapter 12V stačí ukončit F konektor a připojit do zásuvky ..
Příklad :
Adapter 12V SZ12/300 SZ12/300 + redukce CINCH /F

Někdy se může hodit

GALVANICKÉ ODDĚLOVAČE, BLESKOJISTKY, DC BLOKERY

Kostry veškerých přístrojů - televizorů, DVD přehrávačů, antén , SAT jsou vzájemně propojeny stíněním kabelů.
Anténa je většinou umístěna dále od "centra zábavy" a má tak jiný zemní potenciál. Což se v důsledku projevuje "brumem" ve zvuku v obraze. ( tmavé široké pruhy přes obraz). zde
zde

SATELITNÍ PŘÍJEM

Kompletní nabídku najdete v postranním menu. A pak již to je na další kapitolu. Snad jenom rada ze života.
Družice - co nás v ČR nejvíce zajímá - " visí " přibližně na pozici, kde je sluníčko v 11.00.
Logicky tak musí parabola na sluníčko v 11.00 „ vidět .“

Samozřejmě Vám rádi poradíme na tel.č. technika 724 860 375
firma 487 856 045, 606 238 078

Děkujeme za důvěru

Přejeme dobrý obraz a zvuk
..... a také - aby bylo na co koukat.

IVO -přijímací technika




NÍŽE TROCHU NOSTALAGIE - je mi to líto vygumovat a mohlo by se i hodit

Malou přenosnou televizí, k ní pro pásmo VHF malou, 3-5ti prvkovou anténu - stačí i dipol. Pro pásmo UHF nejlépe SÍTO - TVa 21.-60. a haldu trpělivosti. Pak již stačí vyzkoušet příjem na každém kousku vašeho pozemku a v místě nejlepšího signálu postavit stožár. Vycházejte z toho, že např. v pásmu UHF se signál může měnit po každém 0,5 -1m, a že ne vždy, na samém vrcholu domu je signál nejlepší. Pokud zachytíte požadovaný signál, musí být obraz s výše uvedeným zařízením alespoň stojící, nepokroucený a bez duchů. Pak máte naději, že s použitím předzesilovačů, zesilovačů atd. dosáhnete kýženého výsledku.
Vycházejte z toho, že zesilovač musí mít co zesílit!

CO SE SIGNÁLEM

Když je signál dobrý, stačí pro 10 účastnických zásuvek (9 průchozích 11 dB, typ UZP03 + 1 koncová 11dB UZK05 ) jeden rozvodový zesilovač / např. I. 001 ZS /.
Pro jednu televizi pak pouze konektor, a nebo koncová zásuvka pro rod. domky s útlumem 1 -2 dB/ UZK 04/.
Pokud je signál slabší - obraz zrní , je nutné použít předzesilovač.
Pokud má obraz duchy, žádný zesilovač nepomůže- je třeba změnit polohu antén, nebo anténu vyměnit za směrovější (delší) typ.

JAKOU ANTÉNU

VKV : pro rod.domky 3 - 5ti prvkovou YAGI ( 030FM, 050 FM ), nebo výkonný Supersonik  -asi 2,5m dlouhý, s velkým ziskem, ale méně róbustní.
Pro obyvatele menších nemovitostí pak  anténu VKV -mini / AP 15 /, nebo v poslední době velice oblíbený kruhový všesměrový dipol (AP02). Kruhový dipol  vyhrává, protože dálkový příjem velkými anténami bývá často  znemožněn zahlcením signálem  místních VKV vysilačů.

Pro III. TVP jsou též  dvě rozhraní: 5-ti prvková pro dobrý příjem bez duchů, 14 prvků do špatných podmínek. Specialitou ve III. TVP je svislá polarita příjmu. V tomto případě ztrácejí antény svoji směrovost a jediným možným řešením zůstává spojení dvou antén do DVOJČETE:
To se vezmou dvě stejné antény, umístí se na vzdálenost 1 /2 vlnové délky, tj.přibližně délka dipólu, spojí se mezi sebou . Místem pro napájení je pak střed propojky.
 Takováto soustava má jeden hlavní a dva postranní přijímací laloky. Mezi nimi leží dvě místa s příjmovým minimem. Právě do tohoto minima se snažíme nasměrovat DUCHA.

Pro příjem v pásmu UHF se osvědčily širokopásmové antény SÍTO TVa 21.-60.,které svými parametry a přijatelnou cenou suverénně vedou. Tyto, doplněné širokopásmovými zesilovači  nabízíme z dovozu z Polska v sortimentu:

Velké aktivní síto 24 dB ( AA03) , 15 dB (AA20), velké aktivní síto s vertik.dipolem pro III.TVP 24 dB( AA05), 15 dB ( AA15) malé síto /poloviční/ 24 dB (AA07) .Všechny typy typy dodáváme též pasivní ( tj.bez zesilovačů, pouze se sym.členem).
U POLSKÝĆH SÍT VŠAK POZOR !  Jedná se o výrobek zaměřený na nejnižší možnou cenu. Zesilovače nejsou zastíněny, nemají galvanicky spojený zářič s držáky antén. Proto za bouřek častěji dochází ke zničení zesilovače statickou elektřinou.
OPROTI TOMU PLZEŃSKÁ SÍTA OCHRANU PROTI STAT. ELEKTŘINĚ MAJÍ.
Tato doplněná zesilovači pro UHF naší produkce je koupíte jako speciály
pro UHF pod označením I 787.
SUPERCOLORKA je nejvýkonnější širokopásmová anténa  velice dobrá do rovinatých terénů. Aby totiž dosáhla  svých parametrů, musí být díky své elektrické délce umístěna v homogenním poli. V opačném případě může dojít k jevu: "ne sčítání signálu na direktor. řadě, ale naopak odečítání.”
Pro těžké a profi účely samozřejmě dominuje pořádná 20-ti p. yagyna.


KAM S ANTÉNAMI

Každopádně na střechu, do místa s dobrým příjmem. Při montáži buďte velice pečliví. Slunce , déšť a vítr dovedou své. Veškeré  šroubové spoje je dobré natřít proti povětrnostním vlivům např. resistinem,vazelínou apod. Rovněž tak spoj ant. krabičky a díru pro kabel je dobré uzavřít nátěrem proti vlhku   A NEBO TAKÉ : nejlepším  těsnění je díra (voda může vytéci).

                      POZOR NA BOUŘKY!

Každá anténa by měla  být uzemněna, nebo spojena s hromosvodem. Do ant. svodu je dobré vložit bleskojistku (BJ02), která do určité intenzity výboje svede napětí na zem a tak ochrání drahý televizor apod.

ANTÉNNÍ  SVODY  =  KOAXIÁLNÍ  KABELY

Anténním svodem může být sice i dvojlinka 300 Ohmů, ale tuto každopádně zavrhněte. Jediným dobrým svodem je koax. kabel. Zjednodušeně se dá říci, že při použití zesilovačů může být použit slabší, i 4mm kablík , se kterým se dobře pracuje a je levnější. V rozvodech  bez zesilovačů, by měl být použit kaox s menším útlumem - průměr 6mm a dielektrikem pěnovým, či vzduchovým. Velice oblíbeným se stal koax. kabel  KH17 se vzduch. dielektrikem. Má velmi malý útlum, hlavně na SAT pásmech a je levný.  Při jeho montáži však pozor na ohyb, aby se na malých rádiusech nezbortil vzduch. labyrint dielektrika.

KONEKTORY

Kabely zakončete koax. konektorem.  F, nebo IEC. F-konektory  z technického hlediska absolutně vedou. Jsou pevné, mají lepší vf parametry. Pro venkovní použití zásadně  "F ".

ÚČASTNICKÉ  ZÁSUVKY

Pro rozvody s 1-2 účastníky a pro rozvod bez zesilovačů použijte účast. zásuvku s malým útlumem 2 - 4 dB, ( UZK04, UZP01). Pro více účastníků je již třeba použít rozvodové zesilovače ( napři I001ZS / FM+III.TVP+UHF, ) a úč. zásuvky s odděl. útlumem 11dB a malým průchozím, tj. cca 1,5 -2,5 dB apod.(UZK05,UZP03).
Hitem je účastnická zásuvka se zabudovanou napájecí výhybkou (UZR03). Zásuvky dodáváme i v provedení se satelitním výstupem. UZS 01, UZS 02.

NAPÁJECÍ  VÝHYBKA

Pomocí ní se napájí zesilovač /umístěný v půdních prostorách, či v anténě/ přímo po anténním  svodu. Šetří se tak metry samostatného napájecího kabelu, a také se zmenšuje riziko spojené s instalací 220V do půdních, zaprášených prostor.

ZESILOVAČE

Dělí se na dvě hlavní skupiny:

1/ Zesilovače rozvodové. Jsou dobré k zesílení  dobrých TV a R signálů, jejich sloučení,širokopásmovému zesílení a následnému rozvodu jedním kabelem více účastníkům. Dobrým tel.signálem je myšlena taková úroveň signálu, kdy  obrázek na jednom televizoru s krátkým svodem je dobrý, ale po rozbočení , případně prodloužení svodu již vykazuje zrno. Právě tento jev je způsoben útlumem v rozvodech a je třeba zesílit zesilovačem rozvodovým.

2/ V případě, kdy obrázek není dobrý ani  s krátkým svodem a s jednou televizí, je třeba použít předzesilovač.Ten tím, že je určen pro konkrétní pásmo,případně kanál je speciálem a má proto lepší šumové parametry než zesilovače rozvodové (širokopásmové).
Předzesilovače se dají použít samostatně -svým ziskem pokryjí rozvod pro 2 televize. Nebo ve spojení s rozvodovým zesilovačem. Pro tento případ jsou všechny naše rozvod. zesilovače vybaveny spínačem pro +12V k napájení předzesilovačů přímo po koax. svodu.


ZJEDNODUŠENÝ VÝPOČET ZISKU ZESILOVAČE

Úroveň TV signálu pro dobrý obraz by měla být   v rozmezí  58 - 83 dBuV. Hranicí, kdy obraz je ještě rozeznatelný, ale již nekoukatelný je cca 40 dBuV. Takovýto obraz bude po zesílení předzesilovačem se ziskem  30 dB vcelku slušný. Slabší signály již nemá praktický význam zesilovat. Nebude totiž dodržen poměr signál šum a obraz bude zrnitý. Jediné řešení je zesílit vstupní signál do zesilovače tj.zaměnit anténu za výkonnější, nebo najít místo s lepším signálem.

Orientační tabulka síly signálu:

1A

velmi dobrá kvalita

60 dBuV

perfektní obraz

2A

dobrá kvalita

53 dBuV

právě pozorovatelné zrno

3A

ještě dobrá

47 dBuV

pozorovatelné zrnění, moc neruší

4A

špatná

40 dBuV

špatný obraz, lze ho však pozorovat (rozeznatelný)

5A

nepoužitelná

37 dBuV

po zesílení bude na hranici 3A

Od úrovně signálu odečítáme šum zesilovače  a  útlum rozvodů - přičítáme zisk zesilovače!



Pro další výpočty vycházejte z čísel:

útlum 100 m koaxu

22 dB

rozbočovač

4 dB

účastnická zásuvka, odbočovač

2 dB (průběžný útlum), 11 - 14 dB (oddělovací)

Příklad:

Zadání:

Signál na anténě  je 50 dBuV rozveďte 10-ti účastníkům do 2 větví.

Řešení:

Signál na anténě je horší (mírné zrno) 50 dBuV, je  nutný předzesilovač (určuje šum).

předzesilovače 25 dB zisku (2dB šumu)



šum 2 dB

2 větve rozvodu po 5-ti účastnících = rozbočení do 2 větví

rozbočovač

útlum 4 dB

koax. kabel k 10-ti účastníkům = 10 x 5 m

50 m koaxu

útlum 11 dB

účastnické zásuvky: 2 větve po 4 průběžných, 2 koncové

průchozí útlum
oddělovací útlum

8 x 1,5 dB = 12 dB
11 dB

Celkový útlum rozvodu na poslední zásuvce a tedy i ZISK ZESILOVAČE je 40 dB

NÁVRH ZAPOJENÍ:

Předzesilovač  UHF  I003ZP ( 22dB), rozvodový zesilovač I001ZS + ( 31dB). Po zkontrolování úrovně poslední zásuvky tj.:
50 dBuV (signál) + 22 dB (předzesilovač) + 31dB (zesilovač) - 40 dB (celkový útlum) = 63 dBuV
Vidíme, že úroveň je dostatečná, ale na spodní hranici.
Protože signál během dne a v závislosti na počasí kolísá, zvolíme raději předzesilovač I004ZP se ziskem 26 dB.

ŠUM:

Celou problematiku lépe pochopíte, přirovnáme-li televizní signál k magnetofonové nahrávce :

Kvalitní signál přehluší šum pásku (perfektní hudba)  =  kvalitní obraz bez zrna
Slabá nahrávka - slyšíte šum pásku    =  špatný obraz, vylézá šum (zrno)


Nahrávku zesílíte citlivějším mikrofonem = anténa,  nebo mikrofónním předzesilovačem = anténní předzesilovač.
Výkonový zesilovač nepomůže - s hudbou zesílí i šum ( bude více rozumět, ale v pozadí bude šum ).
Rozvodový anténní zesilovač - s obrazem zesílí i šum ( obraz bude kontrastnější, ale zazrněný).

Naopak však: výkonový zesilovač 200W kvalitním signálem ozvučí sál, jako rozvodový anténní zesilovač utáhne panelák.
Ovšem: 200W zesilovač přebudí slabé reprobedny, tak jako silný anténní rozvodový zesilovač  televizi.

KOREKČNÍ  PRVKY

Základem pro úspěšné rozvádění spektra televizních, rozhlas. a SAT signálů po domě, jej jejich úrovňová shoda.
Dokonalejší verze pak požaduje  vyfiltrování pouze požadovaných kanálů, případně odladění rušivých.
K tomu všemu slouží  útlumové články, odlaďovače, zadrže, kanálové a pásmové propusti.

ÚTLUMOVÝ ČLÁNEK: utlumí celé televizní pásmo o udanou hodnotu. Typ I 804UC je regulovatený  od 0 - 18dB . Zatlumí vstup, nebo výstup zesilovače. Pozor - ve vstupu zesilovače se jeho hodnota přičítá k šumu zesilovače!

ODLAĎOVAČE: odladí, nebo potlačí naladěný kanál o udanou hodnotu. U přeladitelných typů přes celá TV pásma o cca 15 dB/kanál. Potlačíte jimi silný signál na předepsanou mez, nebo odladíte rušivý.

KANÁLOVÉ  PROPUSTI: Propustí pouze jeden TV signál, vše ostatní potlačí( kanálové zesilovače).

Korekční prvky dodáváme  jako samostatné výrobky, nebo je osazujeme do vstupů jednotlivých zesilovačů (např. ZR 01, ZR 03, ZR100 apod.). Jejich kombinací pak vzniká  nepřeberné množství  laditelných a laděných slučovačů pro jednotlivé regiony v republice.

Z PRAXE

Často se stává, že divák TV se marně snaží nákupem silnějších a silnějších zesilovačů přijímat  kýženou PROGRAM a výsledek je tím horší, čím silnější je zesilovač.
Příčinou je jiný, silný vysilač, který zesiluje současně s PROGRAMEM, ale protože jej nemá předvolen na  televizoru - jaksi o něm neví. Tak dojde k přebuzení zesilovače či televizoru oním utajeným vysilačem a vzniká silnější a silnější rušení. Proto je třeba použít kanálového zesilovače pro PROGRAM, aby nedošlo k současnému zesilování i rušivého signálu .Též lze odlaďovačem  rušivý vysilač odladit ( potlačit).
Nebo: odlaďovačem I021 Ok-1 odladíte jeden ze signálů ČT1, případně ČT 2  kterými se pásmo nad 30.k. jenom hemží a uvolníte si tak místo pro předladění modulátoru  videa.

Při slučování více, antén ve stejném pásmu, je třeba použít slučovače sestavené z pásmových propustí a odlaďovačů, aby nedošlo ke sloučení signálů, které chytá sousední anténa jako signál vedlejší (tedy zkreslený ,tedy rušivý).

VARIABILNOST  NAŠICH  KOMPONENTŮ

Naším záměrem je vyrábět tak široký sortiment výrobků, aby pokryl veškeré požadavky zákazníků a navíc na sebe neustále navazoval. Tzn. aby anténní rozvod byl kdykoli možný rozšířit o dalšího účastníka, o další tel. kanál, případně aby mohl být potlačen nový, rušivý vysilač.

Nikdy nemusíte nic vyhazovat a zaměňovat za jiné.Vždy jde něco dokoupit a vyřešit Váš problém.

Děkujeme za projevnou důvěru, přejeme hezké chvíle u televizních a rozhlasových přijímačů.

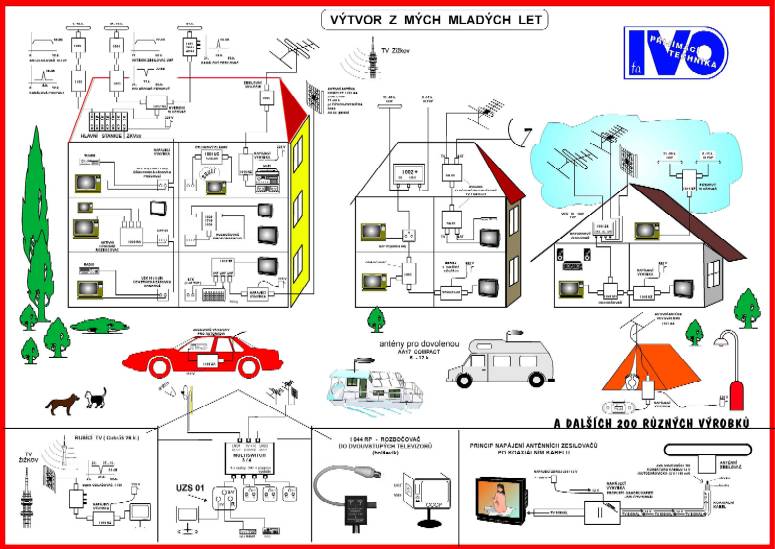

Obrázek konkrétních příkladů (maximální zvětšení vyvoláte kliknutím do obrázku, 350 kB!)
