Aktivní rozbočovače pro DVB-T2 = zesilovače s více výstupy >

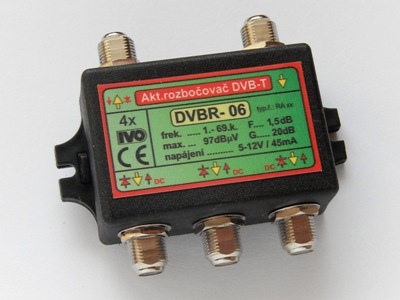

Akt.rozbočovač širokop. 4xvýst.24dB

Kód:DVBR-06X
Dostupnost:  skladem    -    Skladem.
Cena477,- Kč( 394,21 Kč bez DPH )
Do košíku
Popis:

Širokopásmový zesilovač 24dB se pro 4 účastníky

  • Svým ziskem je určen pro delší rozvody či středně dobrý TV signál.

  • Vhodný pro příjem FM- DAB radia a televizního signálu DVB-T2 ve III. a UHF pásmu. ( III. TVP některé Polské vysilačů)
  • pro sloučení FM-DAB nebo III, TVP použijte slučovač I014-PF
  • spojka k propojení KF05

Pro příjem pouze DVB-T2 v Čechách doporučujeme typy pro 22.-48.k
s LTE filtrem : DVBR07- 3 výstupy, DVBR08 – 4výstupy

Pro slabší signál použite typy se ziskem přes 20dB.
Připojením TV anteny vytvoříte nejekonomičtěšjí verzi anténního rozvodu

Napájení přímo z TV nebo set-top boxu z kteréhokoli výstupu.

  • Pokud nemají všechny připojené TV přijímče, set-top-box (nastavení v menu) možnost napájení je třeba použít externí zdroj: SZNV-09-N, SZNV-11, SZNV-13-F – ruzná provedení, různé cenové relace

zisk zesilovače 24dB/4.5dB
zisk po rozbočení 18dB
Vybuditelnost 97dBuV
Frekvenční rozsah 47- 870MHz (FM, DAB DVB-T2)
Napájení 5-12V/30mA
Rozměr krabičky 40×57mm
Není průchozí pro napájecí napětí pro předzesilovače

Pro nejslabší rušené signály jsou nejlepší zesilovače s filtry
proti rušení: ZP26, ZP27 + pasivním rozbočovačem do více větví

Při projevech rušení doporučujeme připojit do vstupu filtry.
PP10- prupustí pouze pásmo DVB-T2 ( 22.-48.k.) = neproustí FM, DAB
PP11- potlačení nad 48.k. (5G, LTE)

NApájení po koaxu

Princip napájení:
Většina TV a set-top-boxů má v menu volbu: Napájení anténního zesilovače.
Její aktivací se na výstupu anténního vstupu přijímače objeví napětí +5V.
NApájecí nApětí prochází po koax. kabelu směrem do akt.rozbočovače a
proti němu dolů k přijímači jde DVB-T/T2 signál.

NApájení je možné připojit do kteréhokoli výstupu – ošetřeno diodami

NApájet jde rovněž extrením zdrojem s napájecí výhybkou s F konektorem.
SZNV-09-N, SZNV-11, SZNV-13-F – ruzná provedení, různé cenové relace

Ke vzájemnému projení jednotlivých komponetu použite F-spojku “KF05”.
Je to velice elegantní a komforntní spojení

V případě sloučení DVB-T/T2 s FM, DAB doporučuje napájení externím zdrojem.
V případě vypnutí TV, set-t-boxu by zesilovač nebyl napájen.
