Aktivní rozbočovače pro DVB-T2 = zesilovače s více výstupy >

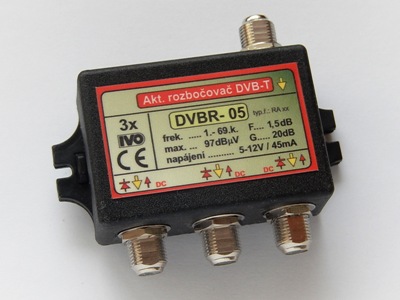

Akt.rozb.pro DVB-T/T2,3xvýst.F"18dB

Kód:DVBR-05X
Dostupnost:  skladem    -    Skladem.
Cena422,- Kč( 348,76 Kč bez DPH )
Do košíku
Popis:

Nízkošumový zesilovač 26dB s trojnásobným rozbočovačem.
Připojením anteny vytvoříte nejekonomičtější verzi anténného rozvodu.
Napájení přímo z TV nebo set-top boxu.

  • NA PŘÁNÍ POUZE PRO PÁSMO DBV-T2( UHF)
    Slouží k zesílení a následnému rozbočení DVB-T/T2,FM i DAB signálu.

zisk zesilovače 26 dB/2dB
zisk po rozbočení 18dB
Vybuditelnost 97dBuV
Frekvenční rozsah 47- 870MHz
Napájení 5-12V/40mA
Rozměr krabičky 40×57mm

Svým ziskem bez problému pokryje ztráty rozvodu v rodinném domě

Při projevech rušení doporučujeme připojit do vstupu filtry:
PP10- prupustí pouze pásmo DVB-T/T2 ( 22.-48.k.) = neproustí FM, DAB
PP11- potlačení nad 48.k. (5G, LTE)

Pro nejslabší signály DVB-T/T2 nabízíme citlivější pásmové zesilovače
s filtry rušeníZP26, ZP27 + pasivním rozbočovačem do více větví

Připojením slučovače DVB + FM+DAB (kod: I014-F) umožníte příjem DVB-T a radia.

Není průchozí pro napájecí napětí
NApájení po koaxu

Princip napájení:
Většina TV a set-top-boxů má v menu volbu: Napájení anténního zesilovače.
Její aktivací se na výstupu anténního vstupu přijímače objeví napětí +5V.
NApájecí nApětí prochází po koax. kabelu směrem do akt.rozbočovače a
proti němu dolů k přijímači jde jde televizní/radiový signál.

NApájení je možné připojit do kteréhokoli výstupu – ošetřeno diodami

NApájet jde rovněž extrením zdrojem s napájecí výhybkou s F konektorem.
SZNV-09-N, SZNV-11, SZNV-13-F – různá provedení, různé cenové relace

Ke vzájemnému projení jednotlivých komponetu použite F-spojku “KF05”.
Je to velice elegantní a komforntní spojení

V případě sloučení DVB-T/T2 s FM, DAB doporučuje napájení externím zdrojem.
V případě vypnutí TV, set-t-boxu by zesilovač nebyl napájen.
