| Popis: |

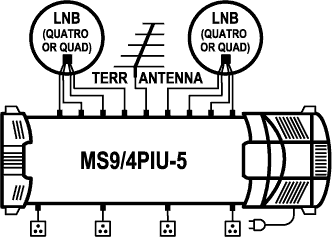

- 9in/4out multipřepínač pro distribuci pozemních a satelitních signálů
z 2 satelitních pozic (8 polarizací) pro 4 účastníky
(např.ASTRA 3 + ASTRA 19,2)
CZ programy + FTA z družice ASTRA 19,2
- Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0
(“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B)
nebo analogovými příkazy (“Tone Burst 0,1”).
- Přepínáni mezi aktivním a pasivním modem pozemní televize
je zajištěno pomocí DIP přepínače
- Quad LNB kompatibilita (12/18 V DC, 0/22 kHz do konvertorů)
je zajištěna automaticky,
- 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače.
- Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno,
150 mA max.
Specifications of MS9/ 4PIU-5
Frequency range LNB inputs 950-2300 MHz
Terr. input 5-862 MHz (passive)
40-862 MHz (active)
Outputs 5-2300 MHz (passive)
40-2300 MHz (active)
Control DiSEqC 1.0 (2.0) commands
Insertion loss Sat. 0 dB avg
Terr. passive 11 dB avg
Terr. active 3 dB avg gain
Sat. inputs isolation Between V/H polarisations 20 dB min
Between low/high bands 20 dB min
Between sat. systems 25 dB min
Maximum input level* Sat. 90 dB_V avg
Terr. 110 dB_V avg (passive)
100 dB_V avg (active)
Maximum Output Level* Sat. 90 dB_V avg
Terr. 99 dB_V avg (passive)
103 dB_V avg (active)
Power consumption From each receiver 50 mA (18 V)
From internal power supply 3 W (TERR)
4.5 W (active) + LNB
Dimensions (w,d,h) 34.7 × 15.2 × 8.7 cm
(power cord length 130 cm)
Temperature range -30 ~ +70 °C
*Terr.: EN 50083-3/60dB IMA3 [dB_V]; SAT: EN 50083-3/35dB IMA3 [dB_V] |
